全國服務熱線
按檢測項目
版權所有： 濟南米萊儀器有限公司 備案號：魯ICP備19023336號-1
輸液瓶用鋁塑組合蓋，包括鋁蓋、塑蓋，輸液瓶用鋁塑組合蓋是藥品包裝的一部分，它的檢測應遵循YBB00402003-2015《輸液瓶用鋁塑組合蓋》規定，主要檢測項目包括鋁件材料機械性能、塑料件去除力、撕片撕開力等。
一、鋁件材料機械性能
鋁件材料機械性能包括抗拉強度和延伸率兩部分，抗拉強度系指在拉伸試驗中，試驗直至斷裂為止，單位初始橫截面上承受的更大拉伸負荷；延伸率系指在拉伸試驗中，試樣斷裂時，標線間距離的增加量與初始標距之比，以百分率表示。

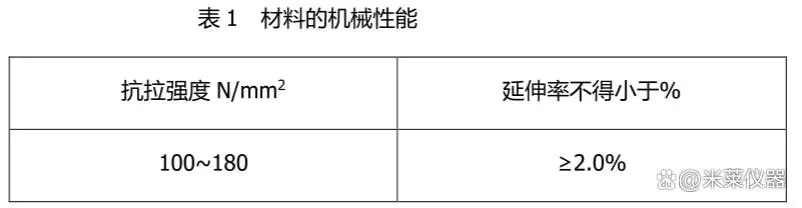

取同批號鋁件片材適量，用寬度為12.5mm。原始標距為50mm，平行長度為75mm，過渡弧半徑至少為20mm的刀具裁成圖1試樣，在拉伸裝置上進行試驗，試驗速度為10mm/min±2mm/min。材料的機械性能應符合表1中規定的要求。
二、開啟力

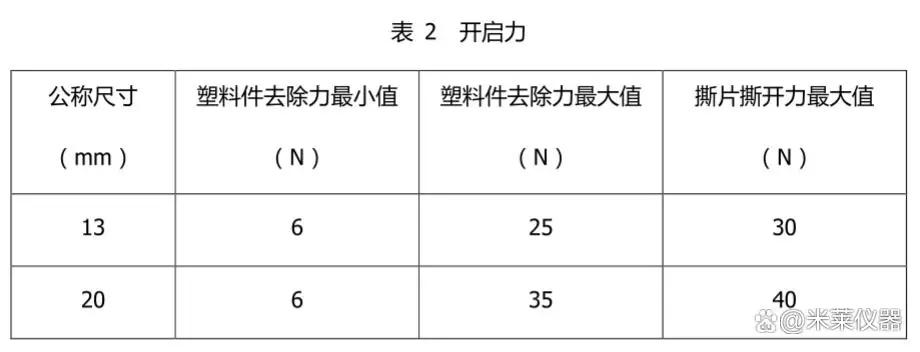

（1）塑料件去除力取瓶蓋適量，在拉伸裝置上進行試驗，試驗速度為100mm/min±10mm/min，應符合表1中的規定。
（2）撕片撕開力(ZD型鋁件撕片)取本品適量，拉掛于外露的片上，在拉伸裝置上進行試驗，試驗速度為100mm/min±10mm/min，直至完全撕開瓶蓋。應符合表2中的規定。
輸液瓶用鋁塑組合蓋的機械性能和開啟力的測試可使用MTL(PC)智能電子拉力試驗機，適用于各種材料進行拉伸，壓縮，撕裂，剝離，形變等力學性能項目的測試，設備集成多種獨立的測試程序，0.3級測試精度，保證試驗結果的準確性。
服務熱線
